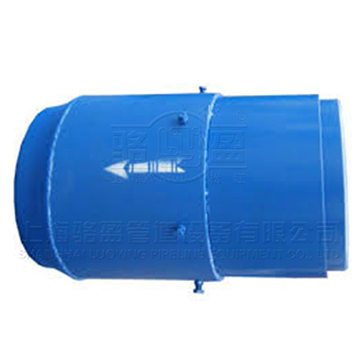

无推力套筒式补偿器
作者:那片海     发布日期:2016-03-05 10:00:40      点击数:367     所属栏目:产品百科

        无推力套筒式补偿器是热力管道补偿器行业的一项突破性发展。它不仅为补偿器的发展开辟了新的领域,更重要的是它不但解决管道内存在工作介质推力的致命弱点,同时也解决了旁通管式无推力补偿器应力过于集中,介质阻力大弊端。该无推力补偿器是利用流体力学中的帕斯卡理论,在设计结构上巧妙的利用一个密环形汽室,这个汽室内分别有两个环形受压面,一个是固定的汽室内端面,另一个是密闭在汽室内的伸缩管肩部环形面,随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等,补偿器工作时,在介质压力的作用下,环形面上的压力和伸缩管横截面积的压力是相等,而方向相反,因此两压力相互抵消。这样一来,在设计支架中仅考虑补偿器压紧填料的摩擦力,对固定支架的推力计算中,就不再计算由工作介质压力,而引起的对固定支架的推力。因此固定支架属减载式支架,可节省大量支架材料,也节省人力和财力。
        (1)与补偿器两端相焊接的管段壁厚≥6mm时,必须进行坡口处理,焊后按要求进行水压检漏试验。
        (2)滑动支架和固定支架根据设计安装,使用ZTWB型,除不计算介质工作压力的推力外,其余相同。为确保管道无侧向位移,而沿轴向伸缩,补偿器两端一般应安装导向滑动支架,在管道转弯处,必须安装固定支架。
        (3)补偿器的保温防护结构均与管道同路,但对伸缩管伸缩部分,不可产生约束力。
        (4)本补偿器在各种环境气温下,均可按大安装长度LMax进行安装,不需予以拉伸或压缩。
        上海骆盈生产的无推力套筒式补偿器从原料进厂,制作,加工,组装,质检,每一个环节都严格按照标准执行,确保产品的质量,并且用户在购买骆盈无推力套筒式补偿器的过程中随货物还附加质检报告,让您对产品的质量无后顾之忧,我公司常年与国内的一大批钢铁阀门企业进行合作,并且在长期的合作中建立了良好的合作基础,产品质量值得您的信赖,如果您有相关方面的额疑问和需求可来电我们上海骆盈销售部,我们一定会本着诚挚的服务态度,向您提供专业的管道解决方案。联系电话021-62212627.
